大棚物联网智能化解决方案需要了解哪些内容？

大棚物联网智能化解决方案

从“远程看数据”升级为“实时感知、边缘决策、安全控制、精细种植、持续优化”的数字化生产系统。

从“远程看数据”升级为“实时感知、边缘决策、安全控制、精细种植、持续优化”的数字化生产系统。

本方案面向日光温室、连栋玻璃温室、连栋薄膜温室、育苗棚、科研温室和规模化农业园区，围绕大棚生产中的环境不稳定、水肥利用率低、设备系统割裂、异常响应滞后、生产过程难追溯和经营收益难量化等问题，建设覆盖“感知、传输、控制、平台、应用、运营”的一体化物联网系统。

方案不以堆叠传感器和大屏为目标，而是以作物生产目标为核心，将环境、根区、水肥、能源、设备、人员和生产批次纳入同一套数字闭环，实现生产过程可测量、设备动作可控制、异常事件可追踪、经营效果可评估、优秀种植经验可复制。

一、方案概述

1.1 建设目标

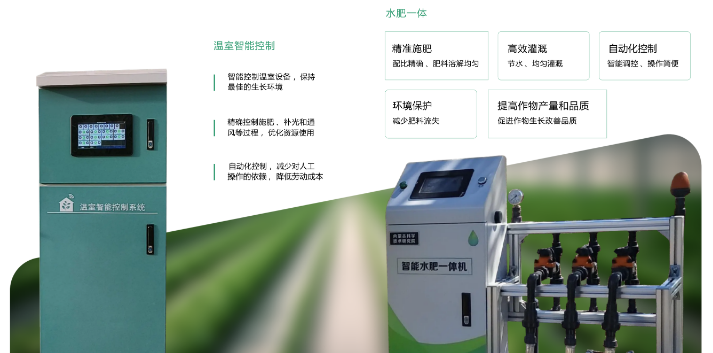

建设一套“云—边—端”协同的大棚物联网智能化系统，使温室具备以下六项核心能力：产品图片

实时感知： 持续采集棚内环境、室外气象、根区、水肥、能源和设备运行数据。
边缘自治： 即使互联网中断，本地控制器仍能执行已批准的控制策略和安全联锁。
协同控制： 通风、遮阳、保温、加热、湿帘风机、灌溉、施肥、补光和二氧化碳增施协调运行。
智能预警： 对环境超限、传感器漂移、设备故障、灌溉异常和病害风险提前预警。
精细运营： 建立告警、工单、巡检、农事、投入品、采收、追溯和成本管理闭环。
持续优化： 利用历史数据、对照分析和模型算法优化控制参数、资源消耗和生产策略。

1.2 适用场景

场景	典型需求
日光温室	卷帘、顶侧通风、补温、滴灌、水肥一体化、手机远程管理
连栋玻璃/薄膜温室	天窗、侧窗、内外遮阳、湿帘风机、加热、补光、CO₂和水肥联动
育苗温室	多分区、高精度环境控制、配方管理、批次追溯和均一性分析
科研温室	独立分区、实验参数、历史数据导出、策略版本和权限审计
农业园区	多栋温室集中监控、跨棚对标、能源计量、统一运维和经营分析

1.3 方案价值

本方案的价值不通过统一的“增产百分比”进行承诺，而是根据项目实际基线，从以下方面量化：

提高温度、湿度、VPD、CO₂和根区环境的目标区间达标率；
减少环境长时间超限、设备空转、频繁启停和控制冲突；
降低单位面积或单位合格品的用水、肥料、电力和热能消耗；
减少人工巡检、手工记录、重复操作和夜间值守压力；
提高产量、商品率、批次均一性和生产稳定性；
缩短故障发现时间和平均修复时间；
形成完整生产数据，为农产品追溯、成本核算和规模复制提供依据。

1.4 渠道合作价值

模块清晰： 可按环境监测、智能控制、水肥一体化、能源管理和平台应用独立组合；
适配性强： 兼容新建温室与存量大棚改造，可接入多品牌传感器和控制设备；
便于销售： 从客户痛点、功能模块到实施路径形成完整的方案表达；
便于集成： 通过标准协议、统一点位模型和开放接口降低系统集成难度；
便于复制： 点位、设备、控制策略和平台功能均可形成标准化项目模板；
便于服务： 支持渠道伙伴开展现场勘察、设备选型、安装调试和持续运维服务。

二、大棚生产的核心痛点

2.1 环境数据不准确、不完整

许多项目只在棚内安装少量温湿度传感器，且测点位置靠近棚门、风口、立柱、喷雾口或受到阳光直射，数据不能代表作物冠层的真实微环境。传感器长期不校准、结露污染、通信丢包和设备漂移，又会进一步降低数据可信度。

解决方法：

按温室结构、朝向、遮阳、风口、加热、灌溉和作物差异划分控制分区；
在作物冠层高度布设代表性测点，关键变量采用冗余或对比测点；
配置防辐射罩、防结露、防水接头和规范支架；
建立范围、变化率、相邻一致性、时序完整性等数据质量规则；
建立到货核验、安装校验、周期校准和故障更换制度。

2.2 设备多、协议杂、系统相互割裂

温室中的传感器、控制柜、卷帘机、开窗机、风机、水泵、施肥机、补光灯和视频设备可能来自不同厂商，通信协议、点位命名和数据格式不统一，容易形成多个独立平台。

解决方法：

建立统一设备模型、测点编码、数据字典和接口规范；
通过边缘网关适配 Modbus RTU/TCP、4–20 mA、0–10 V、DI/DO、LoRaWAN、MQTT和HTTP等接口；
项目合作前明确开放协议、点表、API、数据导出和系统迁移要求；
将园区、温室、分区、设备、测点、作物批次、策略和工单统一关联。

2.3 自动控制停留在简单阈值开关

单变量阈值控制容易引起设备频繁启停和环境振荡。例如温度刚超过阈值就开窗，温度稍降又立即关窗；湿度过高时盲目通风，也可能在低温、强风或降雨条件下造成风险。

解决方法：

使用目标区间、滞回、延时、最小运行时间和最小停机时间；
建立设备优先级、动作分级、状态机和控制冲突矩阵；
引入室外气象、辐射、VPD、作物阶段和设备反馈等多变量条件；
每次控制动作均验证限位、开度、电流、流量或环境响应；
复杂策略先进行历史数据回放、模拟验证和单分区灰度运行。

2.4 灌溉施肥依赖经验

固定时间、固定时长的灌溉方式无法适应光照、温度、蒸腾、基质含水量和作物生育期变化。如果缺少流量、压力、EC、pH、母液液位和回液监测，容易出现过灌、欠灌、盐分累积、施肥不准和末端不均匀。

解决方法：

综合基质含水量或张力、根区EC、辐射累积、VPD、天气和生产计划确定灌溉时机；
根据目标EC/pH、流量前馈和反馈修正实现精准配肥；
监测主管和支管压力、瞬时流量、累计流量、阀门反馈和过滤器压差；
无土栽培项目增加排液量、排液比例及排液EC/pH监测；
设置低液位禁泵、无水流停肥、超压停机、阀门反馈异常等安全联锁。

2.5 告警很多，但问题没有闭环

普通平台往往只发送短信或App消息，缺少告警分级、合并、抑制、升级、责任人、工单和恢复确认。长期运行后，人员容易对大量重复告警产生麻木。

解决方法：

将告警分为提示、一般、严重和紧急等级；
对抖动告警、同源告警和上下游关联告警进行抑制与合并；
自动关联设备、位置、实时趋势、历史故障和建议处理步骤；
根据责任人和SLA自动派单、升级和催办；
维修完成后通过数据和设备反馈验证问题是否真正消失。

2.6 过度依赖云平台和公网

如果全部控制逻辑都在云端，网络中断、平台故障或运营商异常会直接影响生产连续性。

解决方法：

关键控制策略部署在本地智能网关或边缘控制器；
云平台负责配置、分析和跨棚管理，不直接替代现场安全控制；
边缘设备支持本地缓存、断点续传和离线运行；
关键项目配置有线宽带与4G/5G双链路；
现场保留本地HMI、手自动切换、急停和安全回退能力。

2.7 能源、水肥和人工成本不透明

只统计园区总水费和总电费，无法识别不同温室、不同设备和不同作物批次的资源效率，也难以向客户清晰说明智能化改造带来的管理价值。

解决方法：

建立园区总表、温室分表、系统分项和关键设备四级计量；
将用水、用肥、用电、用热、CO₂和人工关联到温室分区与作物批次；
统计单位面积和单位合格品资源消耗；
建立试点棚与对照棚，按完整生产周期评估收益。

三、总体技术架构

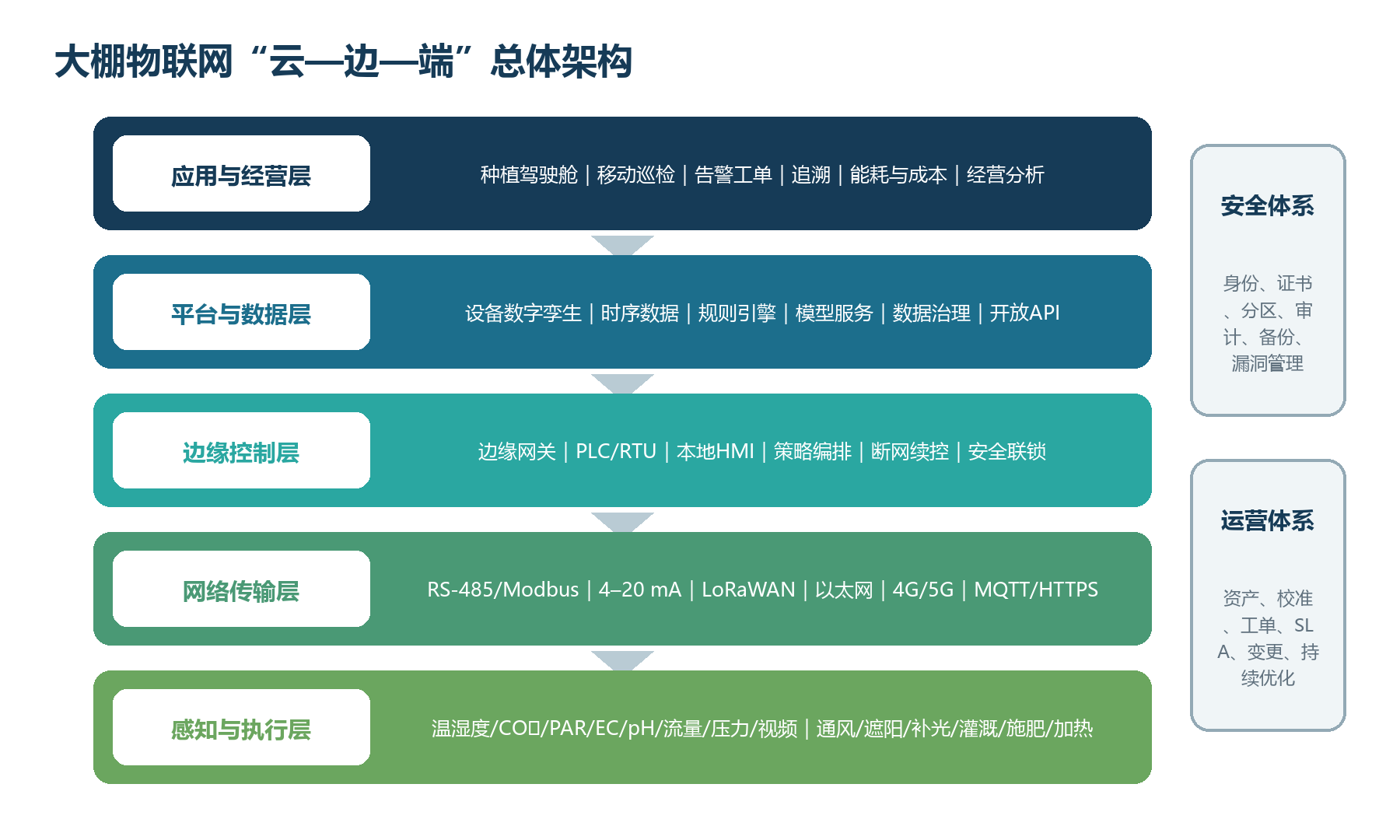

产品图片系统采用“端、网、边、云、用”五层架构，安全体系和运营体系贯穿全生命周期。

总体架构参考现行国家标准GB/T 33474‑2025《物联网参考体系结构》的分域与协同思想[2]，结合设施农业连续生产和现场安全要求，形成“云—边—端”协同模式。云端负责全局配置、数据分析、跨棚管理和模型服务；边缘侧负责实时控制、协议适配、安全联锁和断网续控；端侧负责感知与执行。

架构分层职责

层级	主要职责	关键质量属性
感知与执行层	采集环境、根区、水肥、设备和视频数据；执行通风、遮阳、灌溉等动作	测量准确、动作可反馈、环境适应
网络传输层	连接现场总线、无线传感网络、园区网络和公网	分区、冗余、抗干扰、可诊断
边缘控制层	协议转换、数据缓存、实时规则、联锁、现场HMI	低时延、断网可用、策略可回退
平台与数据层	设备模型、时序数据、规则/模型服务、API、主数据与治理	统一语义、可扩展、可审计
应用与经营层	驾驶舱、告警、工单、追溯、成本、移动作业与报表	围绕角色和业务闭环

统一对象模型

平台至少应统一描述园区—温室—分区—设备—测点—执行器—作物批次—策略—告警—工单—投入品—产出批次之间的关系。

每个测点包含：单位、量程、精度、采样周期、质量码、校准日期、空间位置和归属分区；
每次控制动作包含：命令、审批、执行反馈、失败原因和恢复状态。

四、感知监测系统

4.1 推荐监测对象

监测对象	关键变量	布点与应用要点
棚内空气	温度、相对湿度、CO₂、VPD	作物冠层附近多点布设，避开直射、喷雾和风口
光环境	太阳总辐射、PAR、光照时长	棚外基准与棚内代表点结合，定期清洁
根区/基质	含水量或张力、温度、EC	按灌溉分区、基质类型和典型植株布点
水肥系统	原水/营养液EC、pH、流量、压力、液位、温度	覆盖泵前后、混肥出口、主管、支管和回液
室外气象	温湿度、风速风向、雨雪、辐射	无遮挡安装，满足防雷和维护要求
设备状态	启停、开度、限位、电流、频率、故障码	记录真实反馈，不能只记录控制命令
作物与病害	叶面湿度、冠层温度、长势图像、虫情图像	与环境和农事事件在同一时间轴关联
资源计量	水、电、热、燃气、CO₂流量	按温室、设备组或成本中心划分计量边界

4.2 数据质量管理

每个测点应包含单位、量程、精度、采样周期、上报周期、质量码、校准日期、空间位置和所属分区。系统对数据执行以下检查：

范围检查： 判断是否超过物理量程或设备量程；
变化率检查： 识别突跳、固定值和异常变化；
一致性检查： 比较相邻测点和冗余测点偏差；
时序检查： 识别时间戳错误、乱序、重复和延迟；
缺失检查： 区分短时丢包与长期离线，并触发相应降级策略。

质量不合格的数据不得直接参与自动控制。关键测点故障时，应切换备用测点或进入保守策略，并生成告警。

五、网络与边缘控制系统

5.1 通信方式

层级	推荐技术	设计要求
传感器与执行器	4–20 mA、0–10 V、DI/DO、RS-485、Modbus RTU	可靠、抗干扰、便于诊断，配置隔离和浪涌保护
棚内与园区	工业以太网、RS-485、LoRaWAN、Wi-Fi	关键控制优先有线，无线需做覆盖测试
边缘到云	MQTT over TLS、HTTPS、VPN、4G/5G、宽带	设备证书、心跳、断点续传和链路监控
第三方集成	REST API、消息队列、标准文件交换	接口版本化、限流、授权、日志和数据字典

5.2 边缘控制能力

支持不同厂商传感器、变频器、阀门、控制器、施肥机和电表接入；
本地保存原始数据、质量码、控制日志和告警，网络恢复后按序补传；
支持时间表、阈值、滞回、延时、状态机、PID和模型控制；
支持风雨、限位、液位、压力、流量、急停和权限等安全联锁；
提供本地HMI，清晰显示自动、手动、检修和故障状态；
支持配置签名、版本回滚、白名单升级、运行诊断和审计日志。

5.3 故障降级原则

云平台不可用时，边缘侧继续执行最近一次已批准策略；
关键传感器异常时，切换备用测点或进入保守控制；
设备执行失败时，停止关联动作并产生严重告警；
控制器异常或掉电时，执行器回到预定义安全状态；
所有降级、人工接管和恢复过程必须记录并可追溯。

六、温室环境智能控制

产品图片

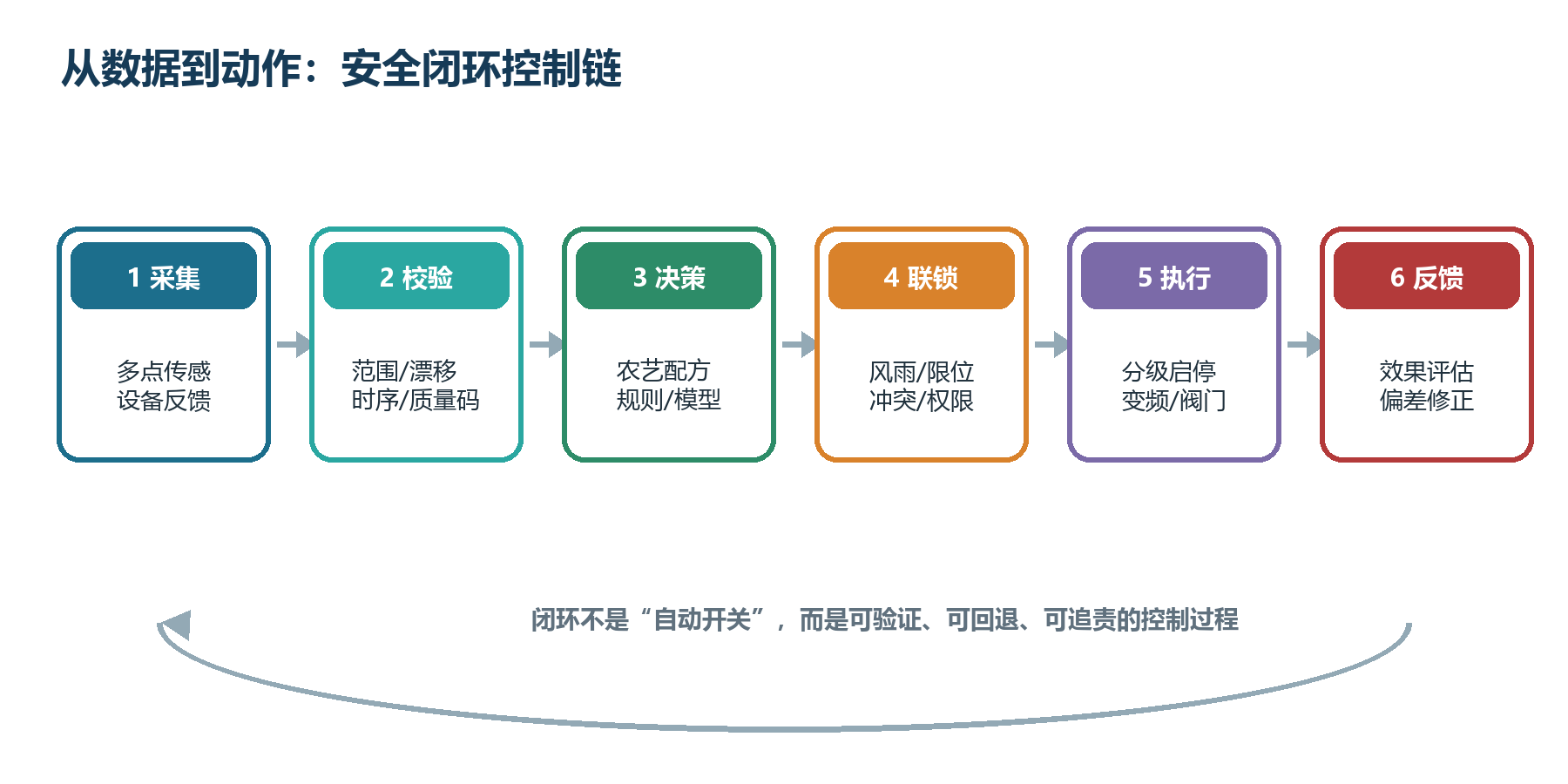

6.1 安全闭环控制流程

闭环控制不是简单的“自动开关”，而是一个包含数据校验、策略判断、安全联锁、动作执行、反馈确认和偏差修正的完整过程。

6.2 典型控制策略

场景	主要输入	动作策略	安全约束
高温	棚内温度、辐射、室外温度、风雨	天窗/侧窗 → 循环风 → 遮阳 → 湿帘风机	强风雨禁限位，动作分级，防止频繁启停
高湿与结露风险	温湿度、VPD、叶面湿度、露点	通风、短时加热、循环风、调整灌溉时段	平衡低温、保温和病害风险
低温	棚内外温度、辐射、热源状态	保温被 → 减少通风 → 分级加热	过温保护、热源安全和容量限制
低CO₂	CO₂、通风开度、辐射、人员状态	在适宜光照和低通风条件下增施	人员安全、泄漏报警和浓度上限
补光	PAR、累计光量、电价、温度	按日光积分和生育期补光	配电容量、热负荷和峰谷电价

6.3 VPD辅助控制

VPD（饱和水汽压差）可用于描述作物蒸腾驱动力，比单独使用相对湿度更有参考价值：

SVP(T) = 0.6108 × exp(17.27T / (T + 237.3))
VPD = SVP(T) × (1 - RH / 100)

VPD目标范围必须根据作物、品种、生育期、光照、根区供水和栽培方式确定，不应直接套用统一阈值。

6.4 控制策略管理

每次参数变更记录原因、审批人、适用范围、生效时间和回滚版本；
复杂策略上线前使用历史数据回放或数字仿真；
先在单个分区或对照棚灰度运行，再逐步推广；
控制后持续观察目标变量、设备反馈和能源消耗；
当效果未达到预期时，自动触发诊断或回退。

七、智能灌溉与水肥一体化

7.1 系统组成

智能水肥系统包括水源、储水设施、过滤器、母液罐、施肥通道、混肥装置、泵组、主管、支管、分区阀、滴灌末端和回液/排液监测。

7.2 灌溉决策输入

根区含水量或张力、根区温度和根区EC；
太阳辐射或PAR累积、棚内VPD和天气预报；
主管与支管压力、瞬时流量、累计流量和阀门反馈；
原水和营养液EC、pH、温度及母液液位；
无土栽培项目的排液量、排液比例和排液EC/pH；
作物品种、生育期、生产计划和农艺处方。

7.3 闭环控制流程

正在生成流程图…

7.4 安全联锁

母液低液位时禁止注肥；
无水流、流量过低或压力异常时停止泵和施肥；
阀门无反馈或实际流量与计划偏差过大时停止当前分区；
EC/pH持续超限时切换清水或进入安全停机；
自动冲洗、过滤器反冲洗和灌溉任务相互联锁；
每次任务以累计流量、设备反馈和根区响应共同判定完成。

八、能源与资源管理

8.1 四级计量体系

建议建立以下计量边界：

园区总水、总电、总热和总燃气；
单栋温室或生产单元分表；
照明、加热、制冷、风机、水泵、水肥和控制系统分项；
关键泵组、风机、补光回路等重点设备计量。

8.2 资源效率指标

指标	推荐口径
单位面积用水	m³/亩、m³/㎡或项目统一口径
单位合格品用水	m³/t或L/kg
单位合格品能耗	kWh/t或kWh/kg
单位产量肥料消耗	kg/t
单位产量人工投入	h/t
环境达标成本	达到目标区间所消耗的水、电、热和人工

8.3 优化方向

根据峰谷电价安排蓄水、蓄热和可移峰补光任务；
分析泵、风机功率与流量、压力之间的效率关系；
比较通风、加热、湿帘和循环风组合的环境达标成本；
识别堵塞、空转、滤网脏堵、轴承异常和设备效率下降；
将资源数据关联作物批次、产量和商品率，形成真实单位产品成本。

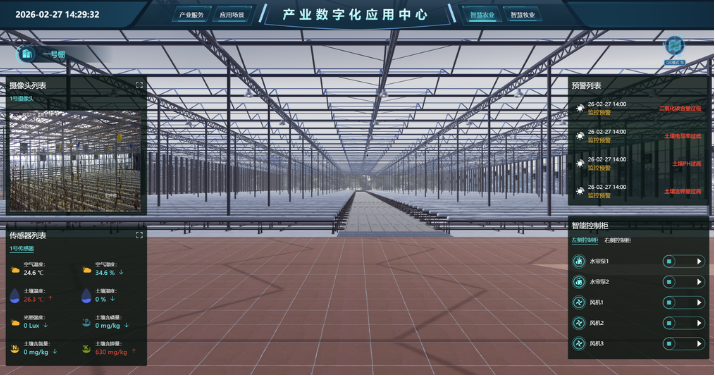

九、平台功能设计

产品图片

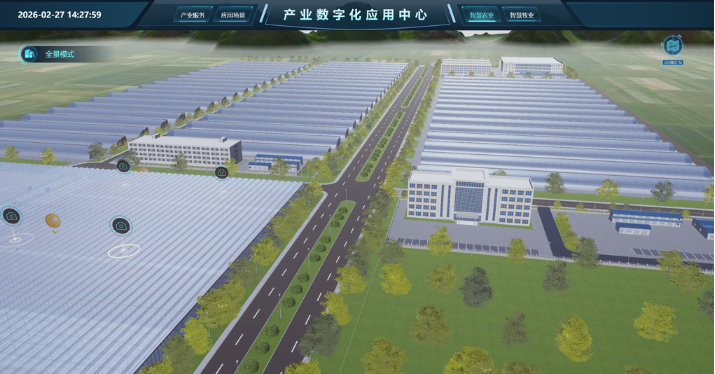

9.1 经营驾驶舱

集中展示园区概况、各温室环境、设备状态、产量、商品率、水肥能耗、告警、停机和成本。支持按园区、温室、分区、作物、批次和时间进行钻取分析。

9.2 环境与设备监控

实时数据、趋势曲线、空间对比和历史回放；
设备运行状态、开度、频率、电流、限位和故障码；
自动、手动、检修和离线状态识别；
设备远程操作、二次确认、权限控制和操作审计。

9.3 告警与工单

告警分级、抑制、合并、升级和恢复确认；
自动关联设备、位置、趋势、故障历史和处理建议；
按责任区域、值班人员和SLA自动派单；
记录根因、措施、耗时、备件和复发情况；
形成设备故障知识库和运维绩效报表。

9.4 农艺与生产管理

作物品种、生育期、定植、采收和生产计划；
环境目标、灌溉施肥配方和策略版本；
播种、移栽、整枝、授粉、植保、采收等农事任务；
投入品批次、使用量、责任人和操作时间；
生产批次、环境、投入品、采收、分级和销售去向追溯。

9.5 移动端

移动端支持告警接收、任务派发、扫码巡检、拍照记录、设备状态查看、授权操作和现场工单处理，使系统真正进入生产班组，而不是只停留在中控室大屏。

十、数据治理与人工智能

10.1 数据治理体系

数据域	主要内容	治理要求
主数据	园区、温室、分区、设备、作物、人员、投入品	统一编码、定义和责任人
时序数据	测量值、质量码、时间戳和设备状态	原始值与修正值并存
事件数据	控制、告警、工单、农事、配方和策略版本	全链路可追溯
指标数据	单位、精度、周期、计算公式和业务定义	建立统一指标口径库
生命周期	热数据、历史归档、备份、导出和删除	按价值和合规要求分层

10.2 AI应用场景

AI能力应按照数据成熟度逐步建设：

成熟度	典型能力	上线前提
L1 诊断	异常检测、漂移识别、设备故障关联	数据质量稳定，有故障记录
L2 预测	温湿度短时预测、病害风险、用水能耗和产量预测	稳定历史数据、天气和批次特征
L3 推荐	灌溉时机、配方调整、设备组合和维护建议	可解释规则、人工审批和对照验证
L4 优化控制	模型预测控制、资源成本约束下的环境优化	可靠边缘控制、安全约束、灰度和回退

10.3 AI安全要求

明确模型适用作物、适用季节、数据范围和禁用场景；
展示置信度、关键依据和建议，不以模型覆盖现场安全联锁；
高风险动作保留人工确认或双重条件；
持续监测数据漂移、模型效果和季节变化；
模型异常时可立即回退到经过验证的规则策略。

十一、网络安全与数据安全

大棚物联网同时包含信息系统和现场控制系统，安全设计必须兼顾数据安全、设备安全、生产连续性和人员安全。

11.1 安全措施

安全域	主要措施
身份安全	唯一账号、多因素认证、设备证书、禁止共享管理员账号
网络边界	生产控制网、管理网和访客网分区，远程访问经受控入口
通信安全	TLS、VPN、证书轮换、接口签名和重放防护
设备安全	最小服务、白名单、补丁评估、USB控制和配置备份
应用安全	最小权限、审批、敏感操作二次确认和完整审计
数据安全	分类分级、最小采集、加密、备份、留存和可迁移
安全运营	日志集中、异常检测、应急预案、恢复演练和事件复盘

11.2 现场控制安全红线

安全联锁不得依赖公网；
远程命令不得绕过本地限位、急停和设备保护；
软件升级、策略下发和批量参数修改必须验证签名、权限和版本；
CO₂增施、热源、主泵和总阀等高风险动作应具备独立保护；
所有自动化设备必须保留现场手动安全接管能力。

十二、项目实施路线

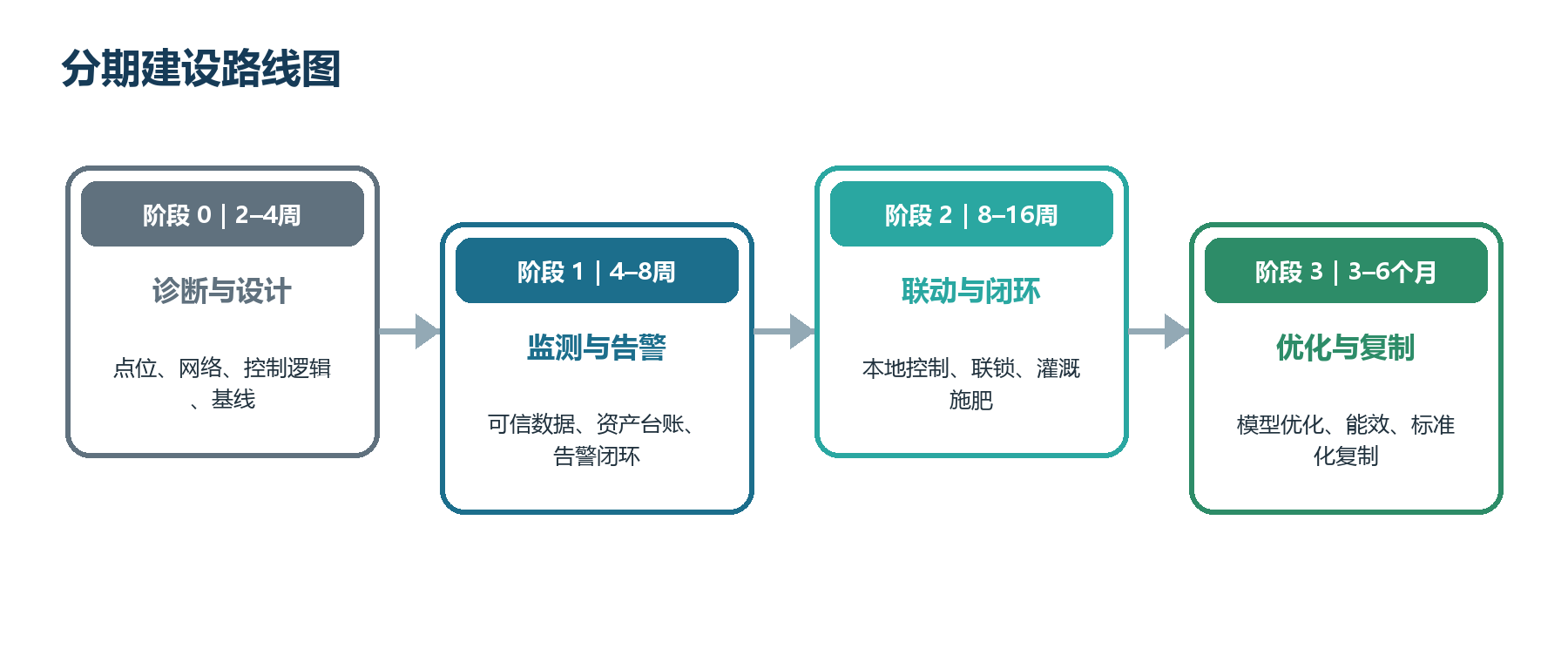

12.1 分期建设

产品图片

阶段0：现场诊断与详细设计

盘点温室结构、设备、控制柜、电气容量、网络和故障历史；
按作物、分区和生产流程开展需求访谈；
形成点位表、I/O清单、网络拓扑、数据字典和联锁矩阵；
建立水肥、能耗、人工、产量、商品率和故障基线。

阶段1：监测、资产与告警

完成传感器安装、设备接入、统一命名、资产台账、实时趋势、告警和移动巡检，优先解决数据可信和设备可见问题。

阶段2：联动与安全闭环

选择价值高、风险可控的分区进行通风、灌溉或水肥闭环试点，完成策略、联锁、动作反馈、断网演练、人工接管和农艺验证。

阶段3：优化与规模复制

引入跨棚对标、能效优化、预测维护、病害风险、产量预测和经营分析，形成标准化点位、策略、报表和交付模板。

12.2 90天试点建议

第1–15天： 现场诊断、需求梳理、分区、点位和方案边界确认；
第16–45天： 安装接入、数据治理、资产、趋势、告警和移动巡检；
第46–70天： 选择一个通风或灌溉场景上线安全闭环并完成故障演练；
第71–90天： 运行复盘、参数优化、用户培训、效益初评和扩展决策。

十三、渠道交付与运维保障

13.1 合作角色

角色	核心职责
渠道商/中间商	客户需求沟通、项目边界确认、商务协调和现场资源组织
技术方案方	点位规划、设备选型、系统架构、控制逻辑和平台配置支持
农艺顾问	环境目标、灌溉施肥处方、策略建议和种植效果复盘
施工实施方	设备安装、线路施工、控制柜接线、系统联调和现场培训
运维服务方	巡检、校准、维修、备件、远程诊断和应急处置
客户使用方	日常操作、告警响应、农事执行和现场问题反馈

13.2 预防性维护

周期	建议工作
每日/每班	检查关键告警、泵阀、液位、通信、手自动状态、异常噪声和泄漏
每周	清洁传感器、检查过滤器压差、备份、运行小时和异常趋势
每月	检查窗体/阀门全行程、应急切换、账号、报表和异常趋势
每季度/季节前	传感器比对、配电紧固、防雷接地、备件和策略季节切换
每年	计量校准、压力与安全设备专项检查、容灾演练和系统健康评估

13.3 变更管理

设备替换、固件升级、点位改名、策略参数、网络规则和平台版本均应执行“提出—评估—审批—备份—测试—灰度—验证—关闭—回滚准备”流程。未经授权的现场临时改线和参数修改，是自动化系统长期失效的常见原因。

十四、三档建设方案

建设模式	主要范围	核心价值	适用场景
基础监测版	环境、根区、水肥监测，告警、移动端和资产管理	解决看不见、发现慢、记录难	小规模温室或初次数字化
闭环控制版	增加边缘控制、联锁、水肥、能耗和工单	形成可执行、可验证的生产闭环	规模化生产主力方案
优化运营版	增加跨棚对标、预测、模型优化、追溯和经营分析	提升单位产品收益和多基地复制效率	多棚、多基地成熟运营

十五、项目风险与应对

风险	典型表现	应对措施
需求漂移	建设过程中不断增加功能，主线失焦	冻结一期目标，新增需求纳入变更流程
测点错误	数据正常但不能代表作物区域	农艺参与布点，进行空间对比和移动校验
老旧设备不可控	无反馈、无联锁、机械故障多	先完成电气和机械整改，再接入自动控制
协议锁定	供应商不提供点表和接口	合同明确协议、数据权属、导出和退出条款
自动化过度	未验证的模型直接控制设备	分级成熟度、人工审批、灰度和安全回退
人员不采纳	系统与班组流程脱节	角色共创、移动端简化、培训和考核
运维投入不足	质保后系统性能快速下降	年度预算、SLA、备件、校准和知识转移
网络安全风险	远程入口、默认口令和共享账号	网络分区、MFA、证书、审计和应急演练
方案同质化	只罗列设备，缺少场景差异	按棚型、作物和客户阶段组合功能模块

十六、结论

大棚物联网智能化建设的核心，不是增加一套远程监控界面，而是把作物生产目标转化为可执行、可验证、可追溯、可优化的数字闭环。

一个成熟的解决方案应同时具备：

可信的环境、根区、水肥、能源和设备感知；
不依赖公网的本地控制与安全联锁；
通风、遮阳、温控、水肥和补光的协同控制；
告警、工单、农事、追溯和成本业务闭环；
统一数据模型、开放接口和长期数据治理；
分阶段实施、标准化交付和持续运营机制。

只有将技术系统与农艺管理、生产流程和经营指标结合，大棚物联网才能真正从“可看”走向“可用”，从“设备自动化”走向“生产智能化”。

十七、参考政策与标准

标准状态应以项目启动时全国标准信息公共服务平台的最新查询结果为准，地方项目还需核验所在地建设、电气、节水、环保、消防和农业相关规定。
