GW-CO-SDI SDI12转485转换器需要了解哪些内容？

Q: GW-CO-SDI SDI12转485转换器需要了解哪些内容？

用于标准SDI12传感器接入。 本文介绍产品能力、首次使用与技术支持入口。

GW-CO-SDI SDI12转485转换器

用于标准SDI12传感器接入。本文介绍产品能力、首次使用与技术支持入口。

一、功能说明

可以通过模块RS485接口对符合SDI‑12协议的传感器发送SDI‑12指令，并通过RS485接口返回信息。实现RS485接口和SDI‑12接口的转换。用户可以使用RS485接口连接SDI‑12接口的传感器，并依照传感器说明书开发对应的数据读取功能。

二、产品特点

采用工业标准的RS‑485总线接口，标准的SDI‑12物理接口和协议，金属外壳，抗干扰能力强，传输距离可达1200米
防雷设计，抗静电干扰
体积小巧，适用于不同现场环境
7‑28V宽电压设计
自带USB‑TypeC接口，方便调试

应用场景： 支持OTT、SEBA等品牌气象、土壤科学、水文、环境类等传感器。

三、技术参数

基本参数

项目	参数	备注
产品型号	GW‑CO‑SDI12
供电电压	7~28VDC
工作电流	＜15mA
防护等级	IP30（非防水，需安装在控制柜内）
工作温度	-40~85℃
工作湿度	0~95% RH（无凝露）

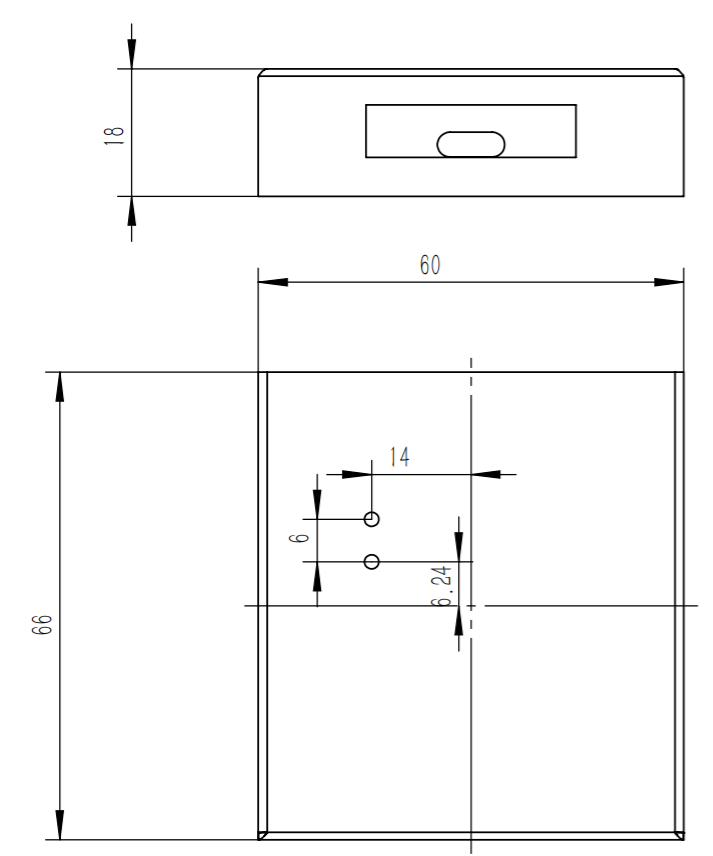

外形尺寸	606618mm
安装方式	导轨安装

通信参数

名称	参数	备注
物理接口	RS485	波特率9600，8N1
通信协议	MODBUS	可定制非标准协议
物理接口	USB‑TYPEC	USB‑TTL
物理接口	SDI‑12

指示灯

指示灯	描述
运行	运行指示灯（闪烁表示运行正常）
电源	电源指示灯（常亮表示供电正常）

四、端子定义

序号	标识	描述
1	VIN	模块电源，支持7‑28VDC
2	GND	地
3	A+	RS485+
4	B‑	RS485‑
5	VCC	模块电源，可用于外部传感器供电，同VIN
6	SDI12	SDI‑12信号线
7	GND	地
8	+5V	模块电源，可用于外部传感器供电，5V@50mA

五、电源供电

模块支持7‑28VDC供电，支持两至六串锂电池组、单串或两串蓄电池等常见电池供电方式。模块在上电期间不会休眠，整体基于低功耗设计，全速运行时功耗小于15mA。当系统对功耗有严格要求时，需要将模块的VCC接到主控制器可控的供电接口，以降低整体功耗。

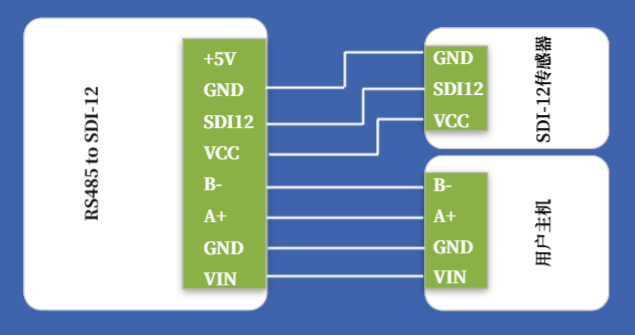

需要注意的是，模块内部不含电压转换，后续章节接线示意图是直接使用VCC给传感器供电。当系统电压和传感器电压不一致时，需要用户系统单独处理传感器供电。例如主电源系统是24V，但是传感器仅支持12V供电时，无法采用后续章节的典型接线电路。需要用户系统单独提供12V给传感器供电。如传感器为5V供电且电流不超过50mA时，可以使用模块自带的+5V输出电源给传感器供电。
